TOYAN FS-L400BGC 4기통 미니 가솔린 엔진 조립 및 시동 프로젝트
Mechanical Engineering & Mechanisms
https://www.youtube.com/watch?v=Fv9f6_iggg0
와ㅋㅋ낭만 지립니다 4기통 미니엔진 직접 조립해서 시동걸기
Summary
14cc 4기통 4행정 OHC 수랭식 구조의 TOYAN FS-L400BGC 미니 가솔린 엔진을 직접 조립하고 실제 시동까지 진행한 프로젝트입니다. 완성된 엔진의 구동을 확인한 뒤 회전력을 이용해 발전기로 활용하는 작업까지 진행했습니다.
Purpose / Goal
실제 4기통 내연기관을 축소한 미니 엔진을 부품 단위부터 직접 조립해 피스톤, 크랭크축, 밸브와 점화계통이 연동되는 구조를 확인하고, 완성된 엔진의 실제 시동과 구동에 성공하는 것을 목표로 했습니다. 이후 엔진의 회전력을 다른 장치에 활용할 수 있는지도 확인했습니다.
Concept
실제 자동차 엔진과 유사한 구조를 가진 정밀 미니 엔진 키트를 직접 조립해 4행정 내연기관의 기계적 구조를 하나의 작동 가능한 장치로 완성했습니다. 단순 조립에서 끝내지 않고 실제 연료와 점화 시스템을 이용해 시동한 뒤 엔진의 회전력을 발전 용도로 활용했습니다.
Mechanism
4기통 4행정 내연기관으로, 각 실린더에서 흡입·압축·폭발·배기 과정이 반복되며 발생한 피스톤의 왕복운동을 커넥팅 로드와 크랭크축을 통해 회전운동으로 변환합니다. OHC 밸브 시스템과 점화장치가 각 실린더의 연소 타이밍을 제어하며, 수랭식 냉각계통을 이용해 엔진의 열을 관리합니다.
Design
TOYAN FS-L400BGC 기성 엔진 키트를 이용해 엔진 블록, 크랭크축, 피스톤, 커넥팅 로드, 실린더 헤드, 밸브 트레인과 타이밍 시스템이 작동되도록 조립했습니다. 4개의 실린더가 순차적으로 작동할 수 있도록 밸브와 점화 타이밍을 맞추고, 냉각 및 연료 공급 계통을 결합하는 구조입니다.
Build Process
엔진 블록에 크랭크축과 관련 회전 부품을 조립했습니다.
피스톤과 커넥팅 로드를 설치하고 크랭크축과 연결했습니다.

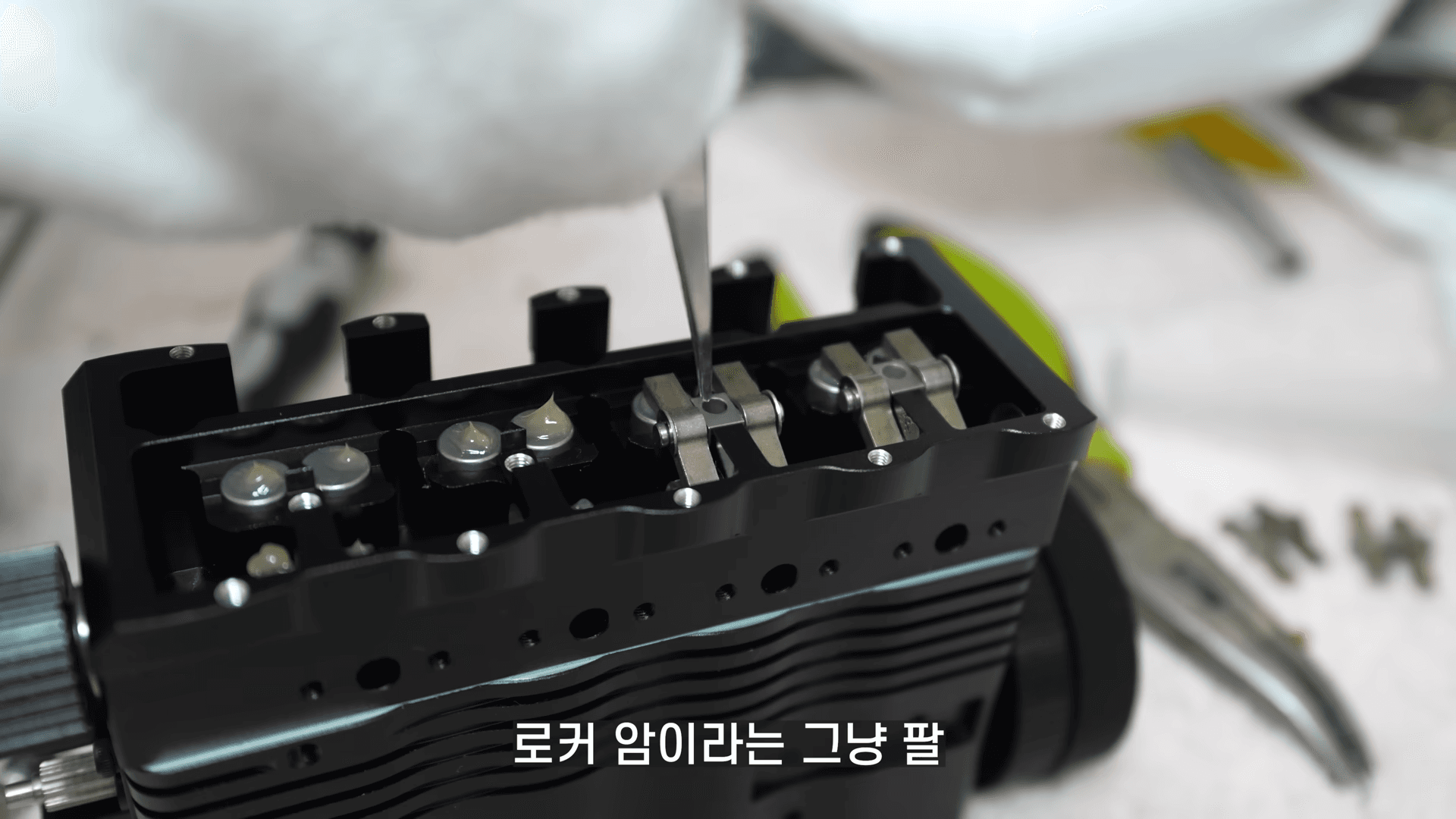

실린더 헤드와 밸브 시스템을 조립했습니다.
타이밍 계통을 조립하고 엔진의 밸브 작동 타이밍을 맞췄습니다.
점화장치와 관련 배선을 연결했습니다.
연료 공급 및 수랭식 냉각 시스템을 구성했습니다.
외부 전원과 스타터 시스템을 연결해 최초 시동을 진행했습니다.
정상 구동을 확인한 뒤 엔진의 회전력을 발전 장치에 연결해 활용했습니다.
Materials
알루미늄 합금 · 스틸 · 구리 · 고무 · 플라스틱
Components
Tools & Processes
육각렌치(Hex Key) · 스크루드라이버 · 전동 토크 드라이버 · 정밀 기계 조립(Precision Assembly) · 배선(Wiring) · 엔진 타이밍 설정 · 시동 테스트(Engine Startup Testing)
Specifications
Model: TOYAN FS-L400BGC
Engine Type: Inline 4-Cylinder / 4-Stroke
Displacement: 14 cc
Valve System: OHC
Cooling: Water-Cooled
Fuel: Gasoline
Configuration: L4 Inline Four-Cylinder Engine
※ 혼합유 비율 등 추가 연료 사양은 제품 매뉴얼에서 정확히 확인될 경우에만 추가하는 것을 추천합니다.
Result
엔진의 정밀 조립을 완료한 뒤 연료와 전원을 공급해 실제 시동에 성공했습니다. 4개의 실린더와 밸브·점화·냉각 계통이 연동되며 엔진이 지속적으로 구동되는 모습을 확인했고, 완성된 엔진의 회전력을 발전 장치에 연결해 기계적 출력을 다른 용도로 활용하는 과정까지 진행했습니다.
Topics
4기통 엔진(Inline-4 Engine) · 4행정 엔진(4-Stroke Engine) · 내연기관(Internal Combustion Engine) · OHC · 크랭크축(Crankshaft) · 밸브 타이밍(Valve Timing) · 수랭식 엔진(Water-Cooled Engine) · 정밀 기계 조립(Precision Assembly)
