차량용 하이패스 단말기에 USB 5V→12V 승압 케이블을 연결한 휴대용 하이패스 전원 개조

Electronics & Embedded Systems

https://www.youtube.com/watch?v=GVbEqi53QJE

차 얻어탈 때 운전자 기절시키는 방법

Summary

차량 퓨즈박스에서 12V 전원을 받던 하이패스 단말기를 USB 전원을 12V로 올려 주는 승압 케이블로 연결해, 차량 배선 없이 렌터카나 USB 전원에서 쓸 수 있는 휴대용 하이패스로 만든 프로젝트입니다.

USB 전원 휴대용 하이패스

Purpose / Goal

16년 된 차가 다시 고장 나 렌터카를 빌렸지만, 렌터카에 하이패스가 없어 톨게이트마다 멈춰 통행권을 뽑아야 했습니다.

남의 차인 렌터카의 퓨즈박스를 뜯지 않고, 원래 차에서 떼어 온 하이패스 단말기를 그대로 옮겨 쓰는 것이 목표였습니다.

Concept

하이패스 카드가 꽂힌 단말기는 전원만 들어오면 쓸 수 있다는 점에 착안해, 퓨즈박스에서 12V를 따는 일반적인 배선 대신 USB 전원을 12V로 바꿔 주는 승압 케이블로 전원을 넣는 방식을 택했습니다.

차량 배선을 건드리지 않으므로 USB 단자나 보조배터리처럼 USB 전원만 있으면 단말기를 들고 다니며 쓸 수 있도록 구성했습니다.

Mechanism

차량에 장착된 하이패스 단말기는 퓨즈박스에서 끌어온 12V 전기를 전원으로 입력받아 작동합니다.
물론 차량 시거잭 USB 5V으로 동작 가능한 하이패스도 많지만, 제 상황과 하이패스를 휴대하여 보조배터리로 써보는 조건으로 진행하는 작업입니다.

중간의 승압 회로(Step-up Converter)가 USB 단자의 DC 5V 입력을 DC 12V 출력으로 올려, 퓨즈박스 대신 단말기에 12V 전원을 공급합니다. USB 승압 케이블 사용

Design

승압 케이블은 한쪽 끝에 A형 USB 플러그, 반대쪽 끝에 DC 플러그를 연결하고, 하이패스 어댑터 크기에 맞는 변크기 변환 어탭터를 부착해 12V를 출력합니다.

보조배터리에 연결해 사용하므로, 주머니에 넣고도 쓸 수 있습니다.

Build Process

  1. 원래 차에 장착되어 있던 하이패스 단말기를 떼어 냈습니다.

  2. USB 5V 입력을 12V로 출력하는 승압 케이블을 준비했습니다.

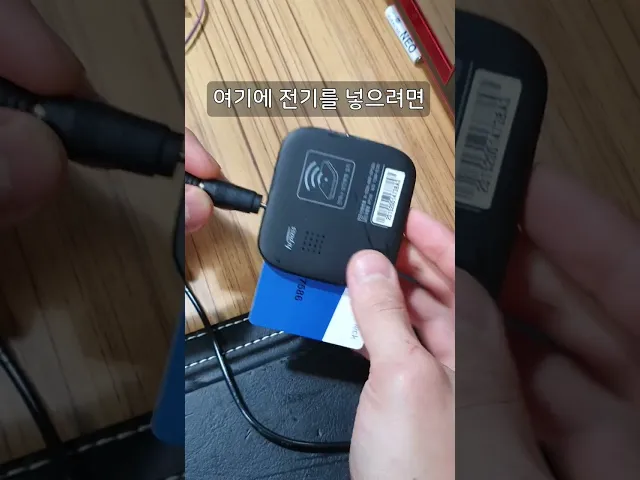

  3. 승압 케이블 끝의 둥근 DC 플러그를 하이패스 단말기의 전원 단자에 꽂았습니다.

  4. 파란색 하이패스 카드를 단말기 아래쪽에 끼웠습니다.

  5. 휴대용으로 사용하였습니다.

Challenges & Solutions

문제 1: 렌터카라서 퓨즈박스를 뜯어 12V 전원을 따는 일반적인 장착 방식을 쓸 수 없었습니다.
해결: USB 전원을 12V로 승압하는 케이블로 단말기에 전원을 공급했습니다.

문제 2: 단말기에는 원래 차량 정보가 입력되어 있어 다른 차에 쓰면 배기량별 요금 차이로 과소납부 같은 문제가 생길 수 있었습니다.
해결: 도로공사에 문의해 하이패스에 등록 차량과 실제 고속도로를 이용해 금액을 납부할 차량이 같은 1종 차량이면 정상 결제되고 이용 차량에 미납요금 문제가 생기지 않는다는 답을 받았습니다.

Components

하이패스 단말기(Hi-pass Terminal) · 하이패스 카드(Hi-pass Card) · USB 승압 케이블(Smart Step-up Cable, DC5V→DC12V)

하이패스 단말기(Hi-pass Terminal) · 하이패스 카드(Hi-pass Card) · USB 승압 케이블(Smart Step-up Cable, DC5V→DC12V)

Tools & Processes

DC 승압(Step-up Conversion) · USB 전원 공급(USB Power Supply) · DC 플러그 전원 연결(DC Plug Connection)

Specifications

Step-up Cable Input: DC 5V (USB)
Step-up Cable Output: DC 12V
Hi-pass Terminal Power: 12V (하이패스 기기 별로 다름)

Result

승압 케이블로 단말기와 USB 전원을 연결해 차량 배선 없이 들고 다닐 수 있는 휴대용 하이패스 구성을 완성했습니다.

빌린 렌터카에서 실제로 사용해 통행료가 정상 납부되었고, 도로공사에서 렌터카에 미납 내역이 없다는 확인을 받았습니다.

Key Precautions

  • 단말기를 권장 위치가 아닌 곳에 두거나 통신부가 가려지면 요금이 정상 처리되지 않을 수 있으므로 설명서의 설치 위치를 확인하고, 운전 중에는 단말기나 카드를 조작하지 마세요. (파인디지털 FINEPASS AP100 사용설명서 예시, http://finedigital.ofscdn.com/fineweb/menual/Manual_User_AP100.pdf)

  • 이번 렌터카 이용에서는 기존 하이패스 단말기를 옮겨 사용했고, 통행료가 정상 납부됐으며 문의를 통해 미납 내역도 없음을 확인했습니다. 댓글에도 경차에 등록된 단말기를 다른 차량에서 사용해 정상 요금이 청구됐다는 경험담이 있었고, 반대로 등록 차종과 실제 차량의 차이로 차액 정산이 생길 수 있다는 의견도 있었습니다.

  • 여기서 중요한 것은 ‘결제가 됐는가’뿐 아니라 ‘차종과 할인 조건에 맞는 금액이 청구됐는가’입니다. 이번 결과와 댓글의 경험담을 모든 차량에 적용하기보다는, 차량번호나 차종이 다른 차량으로 단말기를 옮기기 전에 하이패스 통합 홈페이지나 영업소에서 차량 정보 변경 등 필요한 등록 절차를 확인하세요. 이용 후에는 실제 청구 금액과 미납 여부까지 확인하는 것이 좋습니다. (한국도로공사 하이패스 「단말기 이용안내」, https://www.hipass.co.kr/eHiPass/obuFirstInfo.do)

  • 승압 케이블로 전원을 줄 때는 출력 전압이 사용하는 단말기 설명서의 입력 전원 범위와 방식에 맞는지 확인하세요. 범위를 벗어난 전원은 고장의 원인이 될 수 있습니다. (파인디지털 FINEPASS AP100 사용설명서 예시, http://finedigital.ofscdn.com/fineweb/menual/Manual_User_AP100.pdf)
