고장 난 벽 환풍기의 모터를 제거하고 선풍기를 이식한 환풍기 개조
Upcycling & Modification
https://www.youtube.com/watch?v=1AbUNuz4zQQ
미쳐버린 환풍기 고치기
Summary
전원을 껐다 켜도 돌아가지 않는 벽 환풍기를 분해해 모터와 날개를 떼어내고, 그 자리에 갖고 있던 흰색 원형 선풍기를 나사로 고정해 환풍기로 다시 쓰도록 개조한 프로젝트입니다.
Purpose / Goal
집 안에 환기가 되지 않으면 냄새와 곰팡이가 생기기 쉽습니다.
작동을 멈춘 환풍기를 새 제품으로 바꾸는 비용과 수고 없이, 갖고 있던 선풍기로 환풍기 자리를 대신 채우는 것이 목표였습니다.
Concept
고장 원인을 찾지 못한 기존 모터와 날개를 고치는 대신 통째로 걷어내고, 남은 판의 원형 구멍을 선풍기를 끼울 자리로 활용하는 방식으로 접근했습니다.
선풍기의 회전 기능을 그대로 살리고, 회전하는 부분에 장식용 판을 붙여 환기와 장식을 겸하도록 구상했습니다.
Mechanism
벽의 원형 구멍에 고정한 선풍기의 날개가 회전하면서 구멍을 통해 공기를 이동시켜 환기하는 구조입니다.
선풍기에 있던 단수 조절과 회전 기능을 그대로 쓸 수 있습니다.
Design
기존 환풍기의 모터와 날개를 뺀 흰색 사각 판 가운데의 원형 구멍에 흰색 원형 선풍기를 맞춰 넣고, 나사로 판에 고정했습니다.
Build Process
멀티탭 쪽에서 전원을 내린 뒤 환풍기의 격자 커버를 떼어내고 잠금을 풀었습니다.
파란색 팬 날개를 빼내고, 안쪽 중앙에 고정된 검은 원통형 모터를 뜯어냈습니다.

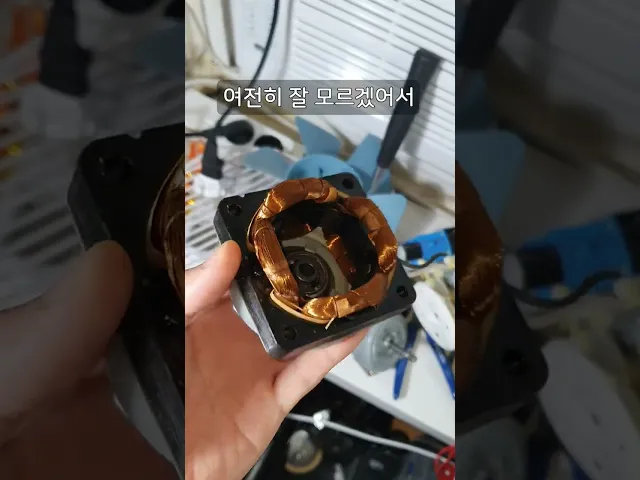

고장 원인을 보려고 프레임 쪽 모터 부분을 잘라 구리 코일이 감긴 내부를 살폈고, 원인을 찾지 못해 기존 모터와 날개는 버리기로 했습니다.
남은 원형 구멍에 선풍기를 대어 크기를 맞춰 본 뒤 전동 드릴로 나사를 박아 고정했습니다.
마지막으로 선풍기의 회전기능을 사용하면, 선풍기의 판이 회전해, 해당 회전부에 장식용 판을 붙였습니다.
Challenges & Solutions
전원을 껐다 켜도 환풍기가 돌아가지 않았고, 환풍기에서 뜯어낸 모터는 고착은 없었으며 , 모터 부분을 잘라 내부까지 살폈지만 고장 원인은 찾지 못했습니다.(내부 단선 가능성)
원인을 밝혀 수리하는 대신 기존 모터와 날개를 버리고, 새 환풍기를 사는 대신 갖고 있던 선풍기를 같은 구멍에 달아 대체했습니다.
Materials
에어서큘레이터(선풍기), 장식판
Components
Tools & Processes
전동 드릴(Power Drill) · 분해(Disassembly) · 절단(Cutting) · 나사 체결(Screw Fastening)
Result
벽의 원형 구멍 자리에 선풍기를 고정해 설치를 마쳤고, 선풍기 뒷판에 전구 모양 간판을 붙인 상태로 마무리했습니다.
환기와 선풍기의 회전 기능이 장식 움직여, 인테리어 용도를 겸하도록 구성한 환풍기로 완성했습니다.
Key Precautions
만약 작업시 코드를 잘라 잇거나 연장하면 접속부에서 감전이나 화재가 생길 수 있으니 원래 플러그를 콘센트에 꽂는 방식인지 확인하세요. (신일전자 선풍기 사용 설명서, https://shinil.co.kr/common/download.php?fullpath=manual/694_1&filename=SIF-14CRT%2CM14HMR%2CD14HNR%2CS14RWS%2CP27RWS%2C14SDY.pdf)
일반 선풍기는 실내용이므로, 설치한 벽 개구부로 비나 습기가 들어올 수 있다면 감전·화재 위험이 있어 그 환경에 맞는 환기용 제품으로 바꾸는 방법을 검토하세요. (신일전자 같은 자료, https://shinil.co.kr/common/download.php?fullpath=manual/694_1&filename=SIF-14CRT%2CM14HMR%2CD14HNR%2CS14RWS%2CP27RWS%2C14SDY.pdf)
